| Kassettmaterial: | Aluminium 6061 | Kabelmaterial: | LSZH |
|---|---|---|---|
| Antal fibrer: | 96 fibrer Max | Polsk typ: | UPC / APC |
| Kontakttyp: | LC | Färg: | Hår Svart |
| Högljus: |
fiberoptisk kapsling, fiberoptisk kassett |
||

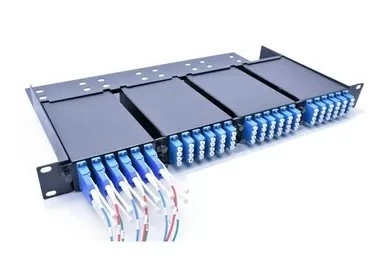

1U patchpanel datacenterhölje utan lock 96 kärnor max med 4 st MPO-kassett
1U-racket av fast typ ger säkra övergångar mellan MPO/MTP® och LC-diskreta anslutningsgränssnitt. De används för att koppla samman MPO/MTP®-stamnät med LC-patchning och aktiva utrustningskontakter.
19-tums 1U-patchpanelen är utformad för att rymma 4 st MPO-LC-kassetter, som kan vara 12 fibrer eller 24 fibrer. Förutom LC-gränssnittet är anpassade konfigurationer tillgängliga på begäran. Denna typ av patchpanel är designad och tillverkad utan täckplåt av aluminium som kan bidra till att minska produktens kostnad.
Funktion
◆ 19" rackmontering, svart färg.
◆ Tillförlitlighet - 100 % testad. Fabriksavslutad och testad.
◆ Den förinstallerade patchpanellösningen hjälper till att spara tid och kostnader för installation på plats.
◆ 96F full kapacitet, 12F / 24F MPO-LC-kassetter finns tillgängliga.
◆ Fast typdesign med frontbricka
Ansökningar
◆ Datakommunikationsapplikation
◆ Kablage för datacentersystem
◆ Storage Area Network - Fiber Channel
◆ Emerging 40G och 100Gbps protokoll kompatibla
Specifikation
1. Specifikation
| Artikel | Egenskaper |
| Driftstemperatur | -10 grad -+70 grad |
| Förvaringstemperatur | -40 grad -+85 grad |
| Relativ luftfuktighet | Mindre än eller lika med 85 %(+30 grad) |
| Lufttryck | 70kPa-106kPa |
2. Optisk prestanda
| Typ | Våglängd | IL Max | RL Min |
| Elite MTP-LC(MM) | 850nm/1300nm | 0.35dB | 30dB |
| Elite MTP-LC(SM) | 1310nm/1550nm | 0.35dB | 50dB |
| MPO-LC(MM) | 850nm/1300nm | 0.60dB | 20dB |
| MPO-LC(SM) | 1310nm/1550nm | 0.75dB | 50dB |
3. Geometriparametrar
| MT | ||||
| Mått | Gränser för Godkänd/Underkänd | |||
| Parametrar | Min | Max | ||
| Krökningsradie | Lång Axel | 2000 mm |
∞ |
|
| Kort Axel | 50 mm |
∞ |
||
| Vinkel | Lång Axel | -0.2 grader | 0.2 grader | |
| Kort Axel | APC | 7,8 grader | 8,2 grader | |
| PC | -0.2 grader | 0.2 grader | ||
| Fiberhöjd | 1000 nm | 3000 nm | ||
| Olika fiberhöjd | N/A | 500 nm | ||
| Intilliggande Fiberhöjd | N/A | 300 nm | ||
| Hylsans längd | 7,9 mm | N/A | ||
4. Detaljer Bild
Produktfördelar
◆ Vi klarade många kvalitetssystem, som ISO, RoHS; och klarade leverantörsprovningen av nyckelkontot.
◆ Vi har en hög produktionskapacitet. Standard patch-kabelkapacitet är 15,000 kontakter/dag och MT-produktkapaciteten är 3000 kontakter/dag.
◆ Vår teststandard är mycket rigorös. Varje kabel testas individuellt i vår produktionslinje samt testas till 100 % av QC-avdelningen.
◆ Vår service är kvalificerad. Vi insisterar på lyhörd och kunnig service till varje kund.
ORC QC Process Flow Chat
ORC Production Show
FAQ
1. F: Hur kan du testa en enkellägesbygel?
S: Våra patchkablar i singelläge har testats för ändinspektion, singlemode IL och RL-testning.
2. F: Är dessa kablar kompatibla med en mängd olika moduler?
S: Ja, LC-kablar kan vara kompatibla med SFP, SFP+(BIDI SFP+), XFP, SC-kablar kan vara kompatibla med BIDI SFP, GBIC, X2 och XENPAK.
3. F: Vad är din genomsnittliga ledtid?
S: Vår ledtid kontrolleras inom 5 arbetsdagar för de vanliga produkterna. För MT-produkterna är vår kapacitet 3000 kontakter per dag.
4. F: Kan du producera enligt proverna vi skickar dig?
A: Naturligtvis kan vi producera enligt dina prover eller tekniska ritningar.
