| Fibertyp: | OM4 50/125um | Kabelmaterial: | Hytrel |
|---|---|---|---|
| Antal fibrer: | 12 fibrer | Polsk typ: | UPC |
| Kabeldiameter: | 0,9 mm | Insättningsförlust: | Standardförlust |
| Högljus: |
MPO fläktar ut fiberoptisk kabel, MTP fläkt ut fiberoptisk kabel, MM fiberoptisk fläkt out kit |
||

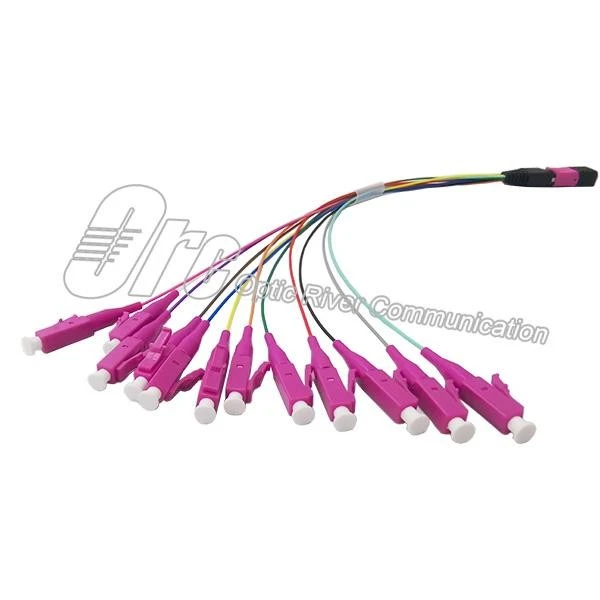

MPO/MTP med Mini Boot till LC OM4 MM 0,9 mm Fanout-kabel
Ansökan
· CATV
· Aktiv terminering av enheten
· Telekommunikationsnät
· Metro
· Lokala nätverk (LAN)
· Databehandlingsnätverk
· Testutrustning
· Exakta installationer
· Wide Area Networks (WAN)
Specifikation
1. Drifts- och lagringstemperatur
|
|
Parametrar |
Min |
Max |
Enhet |
|
1 |
Driftstemperatur |
-40 |
70 |
grad |
|
2 |
Förvaringstemperatur |
-40 |
70 |
grad |
2. Optisk prestanda
|
Artikel |
Parametrar |
||||
|
MPO/MTP®-kontakt |
SM (1310nm/1550nm) |
MM (850nm) |
|||
|
Standard |
Låg förlust |
Standard |
Låg förlust |
||
|
Insättningsförlust |
Typisk |
0.5dB |
0.2dB |
0.5dB |
0.2dB |
|
Maximal |
0.7dB |
0.35dB |
0.7dB |
0.35dB |
|
|
Avkastningsförlust |
>=60dB för APC |
-- |
|||
|
>=40dB för PC |
>=20dB för PC |
||||
|
Man kvinna |
Hane: med stift; Hona: utan stift |
||||
|
LC/FC/SC-kontakt |
||||
|
Artikel |
SM |
MM |
||
|
|
1310nm/1550nm IL(dB) |
1310nm/1550nm RL(dB) |
850nm IL (dB) |
850nm RL (dB) |
|
PERSONDATOR |
<=0.2 |
>=50 |
<=0.3 |
>=25 |
|
APC |
<=0.3 |
>=60 |
N/A |
N/A |
3. Geometriparametrar
|
MT |
||||
|
Mått |
Gränser för Godkänd/Underkänd |
|||
|
Parametrar |
Min |
Max |
||
|
|
|
|
||
|
Krökningsradie |
Lång Axel |
2000 mm |
∞ |
|
|
Kort Axel |
50 mm |
∞ |
||
|
Vinkel |
Lång Axel |
-0.2 grader |
0.2 grader |
|
|
Kort Axel |
APC |
7,8 grader |
8,2 grader |
|
|
PERSONDATOR |
-0.2 grader |
0.2 grader |
||
|
Fiberhöjd |
1000 nm |
3000 nm |
||
|
Olika fiberhöjd |
N/A |
500 nm |
||
|
Intilliggande Fiberhöjd |
N/A |
300 nm |
||
|
Hylsans längd |
7,9 mm |
N/A |
||
|
FC/LC/SC UPC |
||
|
Artikel |
Godkänd/Underkänd |
|
|
Parametrar |
Min |
Max |
|
FC ROC |
10,00mm |
25.00mm |
|
LC ROC |
7.00mm |
25.00mm |
|
Fiberhöjd |
-100.00nm |
50.00nm |
|
Apex Offset |
0.00μm |
50.00μm |
|
FC/SC/LC APC |
||
|
Artikel |
Godkänd/Underkänd |
|
|
Parametrar |
Min |
Max |
|
ROC |
5.0mm |
12.00mm |
|
Fiberhöjd |
{{0}}.0nm |
50.0nm |
|
Apex Offset |
0.00μm |
50.00μm |
|
APC vinkel |
7.700 grader |
8.300 grader |
|
Nyckelfel |
-0.500deg |
0.500deg |
4. Kontaktdetaljer
Produktfördelar
◆ Vi klarade många kvalitetssystem, som ISO, RoHS; och klarade leverantörsprovningen av nyckelkontot.
◆ Vi har en hög produktionskapacitet. Standard patch-kabelkapacitet är 15,000 kontakter/dag och MT-produktkapaciteten är 3000 kontakter/dag.
◆ Vår teststandard är mycket rigorös. Varje kabel testas individuellt i vår produktionslinje samt testas till 100 % av QC-avdelningen.
◆ Vår service är kvalificerad. Vi insisterar på lyhörd och kunnig service till varje kund.
ORC QC Process Flöde Chatt
FAQ
1. F: Hur kan du testa en enkellägesbygel?
S: Våra patchkablar i singelläge har testats för ändinspektion, singlemode IL och RL-testning.
2. F: Är dessa kablar kompatibla med en mängd olika moduler?
S: Ja, LC-kablar kan vara kompatibla med SFP, SFP+(BIDI SFP+), XFP, SC-kablar kan vara kompatibla med BIDI SFP, GBIC, X2 och XENPAK.
3. F: Vad är din genomsnittliga ledtid?
S: Vår ledtid kontrolleras inom 5 arbetsdagar för de vanliga produkterna. För MT-produkterna är vår kapacitet 3000 kontakter per dag.
4. F: Kan du producera enligt proverna vi skickar dig?
A: Naturligtvis kan vi producera enligt dina prover eller tekniska ritningar.
