| Fibertyp: | OM4 | Kabelmaterial: | LSZH |
|---|---|---|---|
| Antal fibrer: | 12 fibrer | Polsk typ: | UPC |
| Kabeldiameter: | 0,9 mm | Insättningsförlust: | Standardförlust |
| Högljus: |
12 fibrer multimode fiberoptisk kabel, OM4 multimode fiberoptisk kabel, 0.9 mm fiberoptisk patchkabel |
||

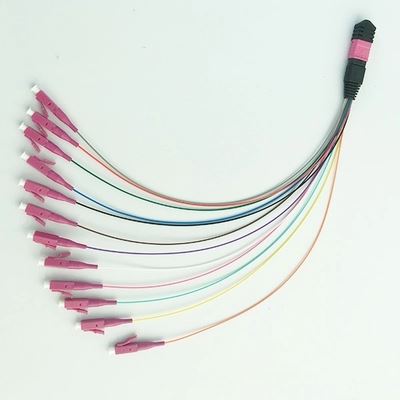

12 fibrer MPO Breakout Cable Multimode OM4, MPO till LC simplex för kassetter
MPO-LC kort längd non-breakout kit fiberoptisk patchkabel är huvudsakligen installerad i MPO-kassetterna, som vanligtvis rymmer 1 st 12F/24F MPO-LC patchkabel, eller 2 st 12F MPO-LC patchsladdar. Och MPO-kassetterna placeras vanligtvis i 1U- eller 2U-patchpanelerna. Naturligtvis kan LC-kontakterna ersättas med SC/FC/ST-kontakten enligt dina önskemål. ORC stödjer även OEM, ODM-tjänsten för kassetter och patchpaneler.
Funktioner
◆ De 0.9 mm tätt buffrade eller lösa rören fläktar ut från MPO-kontakten direkt, utan breakout-sats
◆ Fanout-kabelns längd kan anpassas efter kundens krav
◆ Applicering på fiberoptisk modulbox och rack
◆ Multifibrer men liten volym som sparar värdefullt datacenterutrymme
◆ Flerval av kontakttyper: FC,LC, SC, ST, MU, MPO, MTP® med olika färger, storlek
Ansökan
◆ Kabelsystem för telekommunikation med hög täthet
◆ Datacenterkablar
◆ Kassetter och stativfäste
◆ FTTH/FTTB kabelsystem
Specifikation
1. Drifts- och lagringstemperatur
| Parametrar | Min | Max | Enhet | |
| 1 | Driftstemperatur | -40 | 70 | grad |
| 2 | Förvaringstemperatur | -40 | 70 | grad |
2. Optisk prestanda
| Artikel | Parametrar | ||||
| MPO/MTP®-kontakt | SM (1310nm/1550nm) | MM(850nm) | |||
| Standard | Låg förlust | Standard | Låg förlust | ||
| Insättningsförlust | Typisk | 0.5dB | 0.2dB | 0.5dB | 0.2dB |
| Maximal | 0.7dB | 0.35dB | 0.7dB | 0.35dB | |
| Avkastningsförlust | >=60dB för APC | -- | |||
| >=40dB för PC | >=20dB för PC | ||||
| Man kvinna | Hane: med stift; Hona: utan stift | ||||
| LC/FC/SC-kontakt | ||||
| Artikel | SM | MM | ||
| 1310nm/1550nm IL(dB) | 1310nm/1550nm RL(dB) | 850nm IL (dB) | 850nm RL (dB) | |
| PERSONDATOR | <=0.2 | >=50 | <=0.3 | >=25 |
| APC | <=0.3 | >=60 | N/A | N/A |
3. Geometriparametrar
| MT | ||||
| Mått | Gränser för Godkänd/Underkänd | |||
| Parametrar | Min | Max | ||
| Krökningsradie | Lång Axel | 2000 mm |
∞ |
|
| Kort Axel | 50 mm |
∞ |
||
| Vinkel | Lång Axel | -0.2 grader | 0.2 grader | |
| Kort Axel | APC | 7,8 grader | 8,2 grader | |
| PERSONDATOR | -0.2 grader | 0.2 grader | ||
| Fiberhöjd | 1000 nm | 3000 nm | ||
| Olika fiberhöjd | N/A | 500 nm | ||
| Intilliggande Fiberhöjd | N/A | 300 nm | ||
| Hylsans längd | 7,9 mm | N/A | ||
| FC/LC/SC UPC | ||
| Artikel | Godkänd/Underkänd | |
| Parametrar | Min | Max |
| FC ROC | 10,00mm | 25.00mm |
| LC ROC | 7.00mm | 25.00mm |
| Fiberhöjd | -100.00nm | 50.00nm |
| Apex Offset | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Artikel | Godkänd/Underkänd | |
| Parametrar | Min | Max |
| ROC | 5.0mm | 12.00mm |
| Fiberhöjd | {{0}}.0nm | 50.0nm |
| Apex Offset | 0.00μm | 50.00μm |
| APC vinkel | 7.700 grader | 8.300 grader |
| Nyckelfel | -0.500deg | 0.500deg |
4. Kontaktdetaljer
Produktfördelar
◆ Vi klarade många kvalitetssystem, som ISO, RoHS; och klarade leverantörsprovningen av nyckelkontot.
◆ Vi har en hög produktionskapacitet. Standard patch-kabelkapacitet är 15,000 kontakter/dag och MT-produktkapaciteten är 3000 kontakter/dag.
◆ Vår teststandard är mycket rigorös. Varje kabel testas individuellt i vår produktionslinje samt testas till 100 % av QC-avdelningen.
◆ Vår service är kvalificerad. Vi insisterar på lyhörd och kunnig service till varje kund.
ORC QC Process Flöde Chatt
FAQ
1. F: Hur kan du testa en enkellägesbygel?
S: Våra patchkablar i singelläge har testats för ändinspektion, singlemode IL och RL-testning.
2. F: Är dessa kablar kompatibla med en mängd olika moduler?
S: Ja, LC-kablar kan vara kompatibla med SFP, SFP+(BIDI SFP+), XFP, SC-kablar kan vara kompatibla med BIDI SFP, GBIC, X2 och XENPAK.
3. F: Vad är din genomsnittliga ledtid?
S: Vår ledtid kontrolleras inom 5 arbetsdagar för de vanliga produkterna. För MT-produkterna är vår kapacitet 3000 kontakter per dag.
4. F: Kan du producera enligt proverna vi skickar dig?
A: Naturligtvis kan vi producera enligt dina prover eller tekniska ritningar.
